Línea de productos de ensamblaje automático de relés

Ensamblar la bobina del relé de la línea de producción

Ensamblar la bobina del relé de la línea de producción

Un relé resistente a caídas y un método de montaje automático, que incluye una carcasa, bobinas, armadura, yugo y resorte de presión;

La bobina está montada horizontalmente y contenida en el gabinete; el arco; el tipo L está formado por cables verticales y horizontales.

Placas conectadas a la armadura y placas de flexión en el resorte de presión para evitar la deformación del resorte.

La presente invención previene la deformación del resorte de presión causada por la caída longitudinal del relé, lo que previene el fallo de su funcionamiento y facilita el ensamblaje automático de la tarjeta. Además, previene la deformación causada por la fuerza del resorte de presión durante el ensamblaje, lo que afecta los parámetros de funcionamiento del relé, mejorando así la estabilidad del ensamblaje y la fiabilidad del producto.

  • Artículo no.:

    BOT-R23
  • Orden (Moq):

    1
  • Pago:

    T / T, L / C, Online Transfer, WesternUnion
  • Origen del producto:

    Xiamen, China
  • Puerto de envío:

    Xiamen Port, China
  • Tiempo de entrega:

    Est. Time (days): 90, or To be negotiate
  • Detalle del producto

Ensamblar la bobina del relé de la línea de producción


Un relé resistente a caídas y un método de montaje automático, que incluye una carcasa, bobinas, armadura, yugo y resorte de presión; La bobina está montada horizontalmente y contenida en el gabinete; el arco; el tipo L está formado por cables verticales y horizontales. Placas conectadas a la armadura y placas de flexión en el resorte de presión para evitar la deformación del resorte. Causada por el impacto de la caída del relé en dirección longitudinal. La presente invención puede prevenir la deformación del... El resorte de presión causado por el impacto de caída del relé en la dirección longitudinal evita así la falla de la función del relé. Promueve el ensamblaje automático de la tarjeta y evita la deformación causada por la fuerza del resorte de presión en el ensamblaje. proceso y luego afecta los parámetros de la función del relé, mejorando así de manera efectiva la estabilidad del conjunto del relé y la confiabilidad del producto.




Línea de productos de montaje automático de relés:

1.Sistema de control PLC.

2.Alimentación y montaje totalmente automáticos.

3. Pantalla táctil, operación simple y segura.
4. Bobinadora de husillo con alimentación por vibración automática, máquina de soldadura y prueba integrada (incluye fundente, doblado de pines, prueba de resistencia, rechazo de NG, paletizado)

5. La velocidad del husillo puede ser de hasta 18.000 RPM. El tiempo de ciclo de una bobina típica se puede controlar en 28 segundos.

6. El sensor puede comprobar el nivel de líquido en el baño de soldadura en tiempo real. Si la superficie de la soldadura es inferior a la altura establecida, se añadirá estaño automáticamente.

7. Se puede agregar un baño de soldadura pequeño que pueda moverse hacia arriba y hacia abajo en el lote de soldadura grande.

8. Alarma automática en caso de apagado anormal y reporte de información anormal.

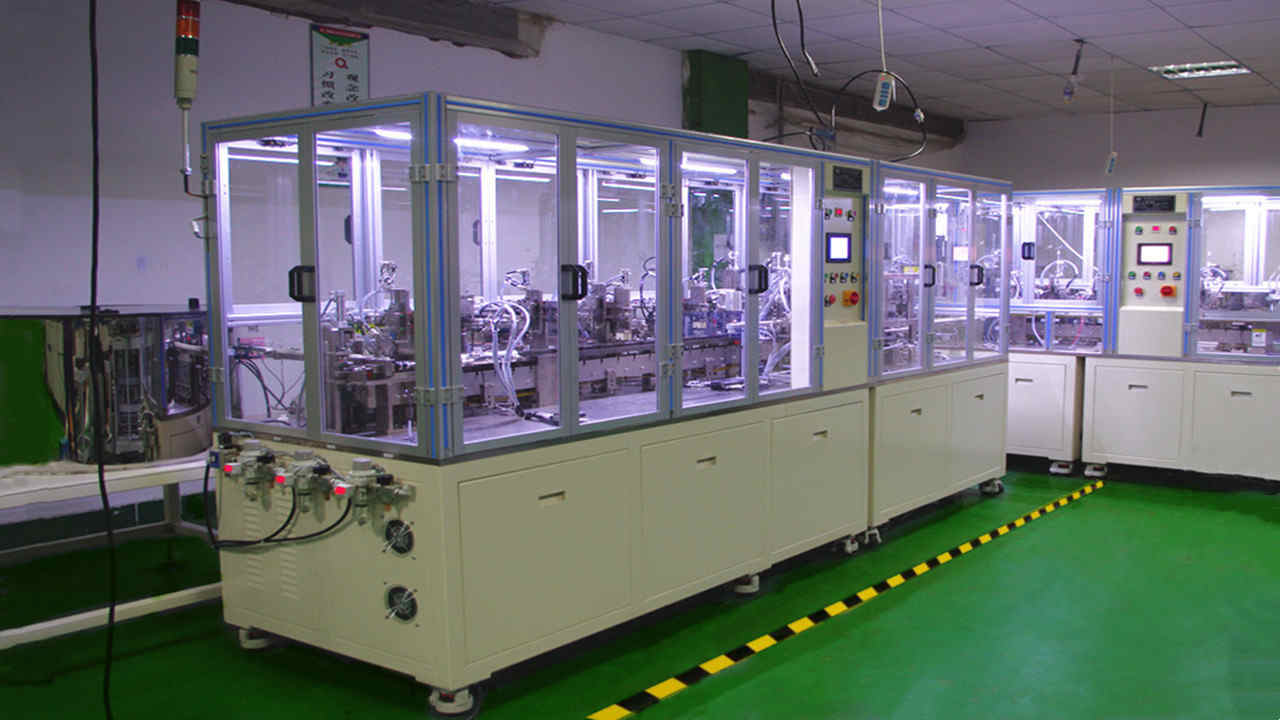

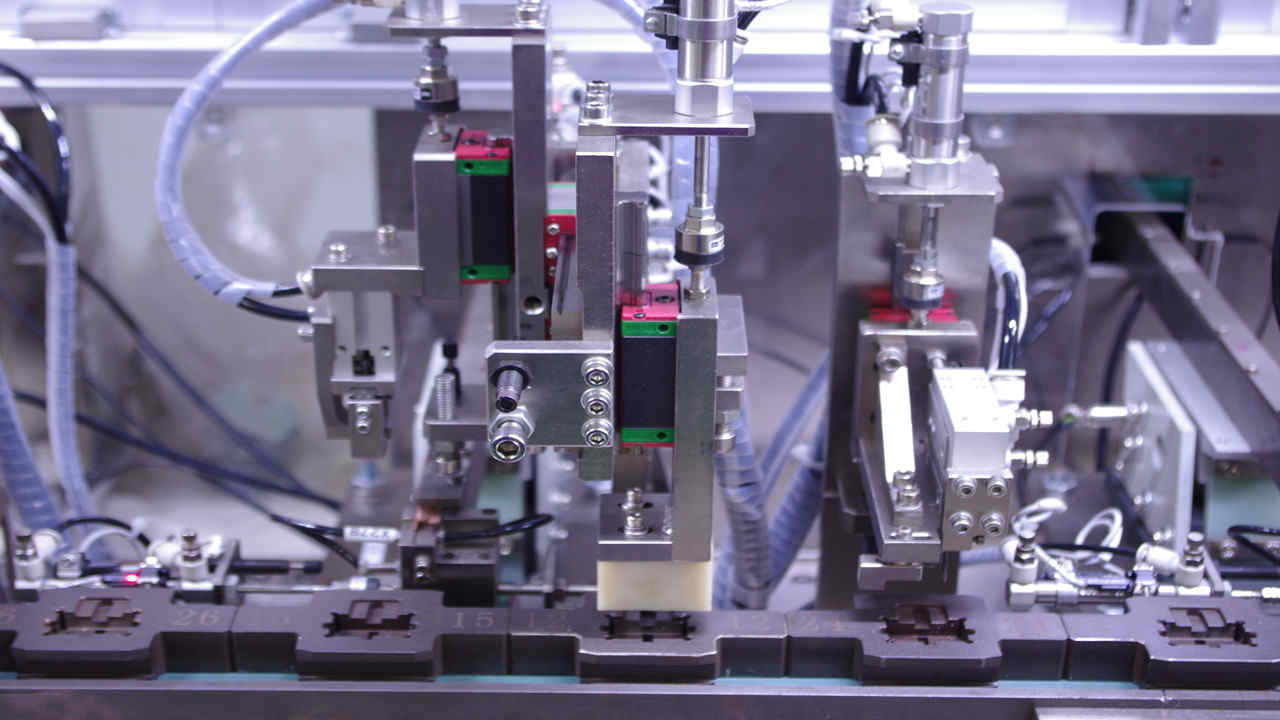

Assemble Production Line Relay Coil

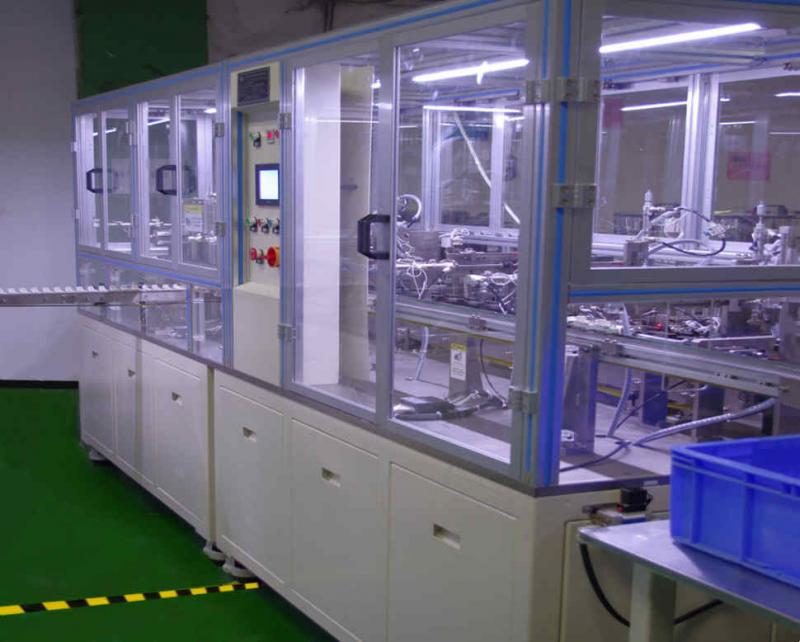

Assemble Production Line Relay Coil

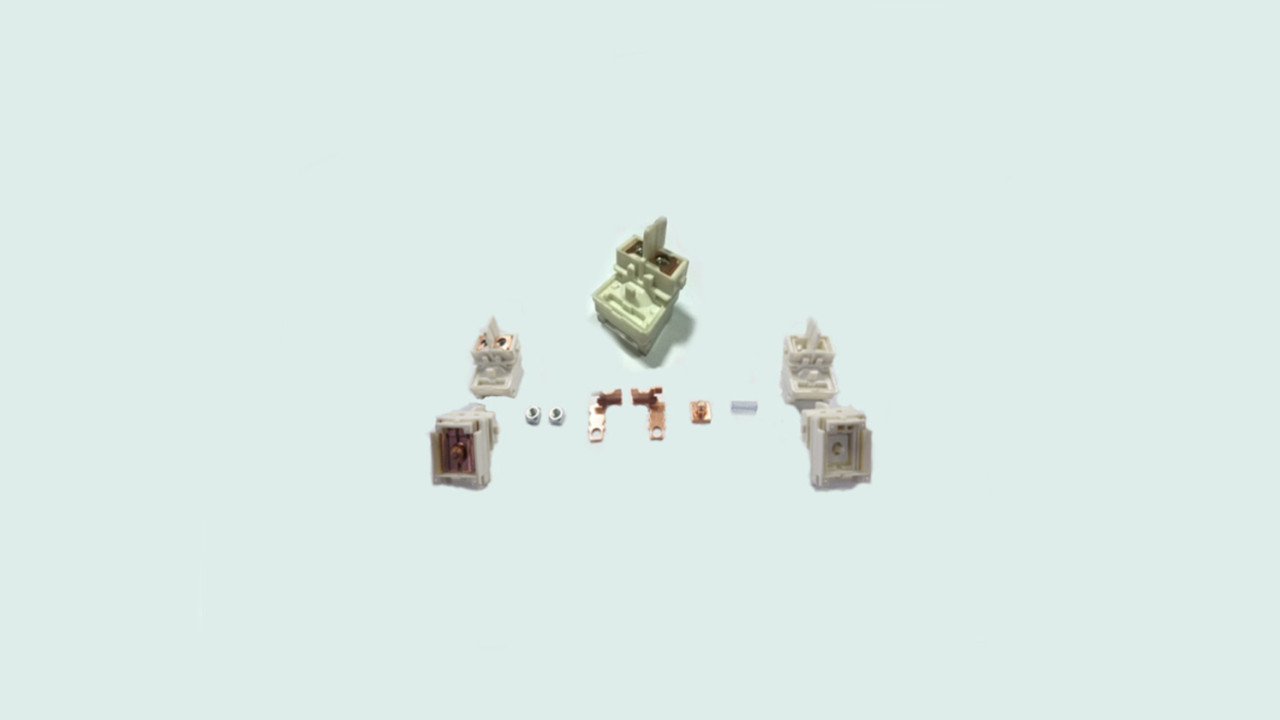

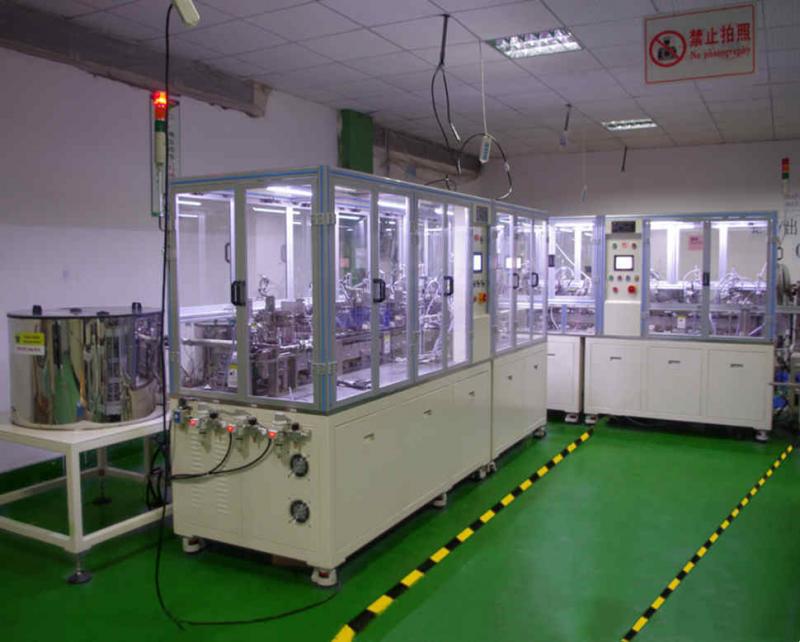

Relay Coil Automatic Assembly Line

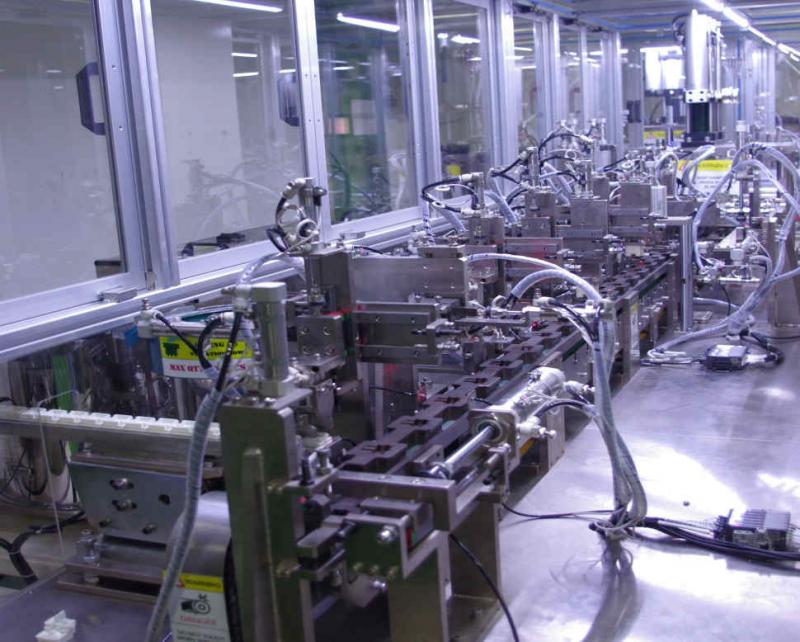

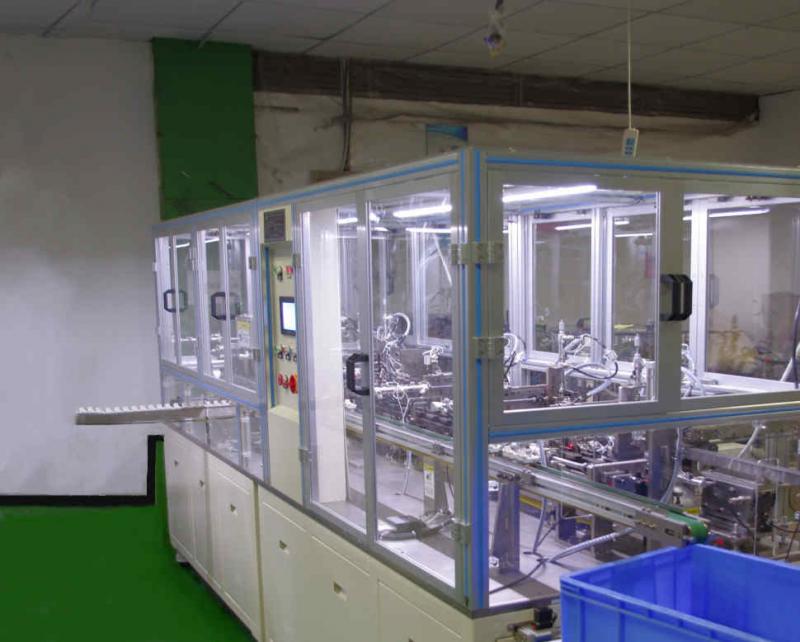

Relay Coil Automatic Assembly Line

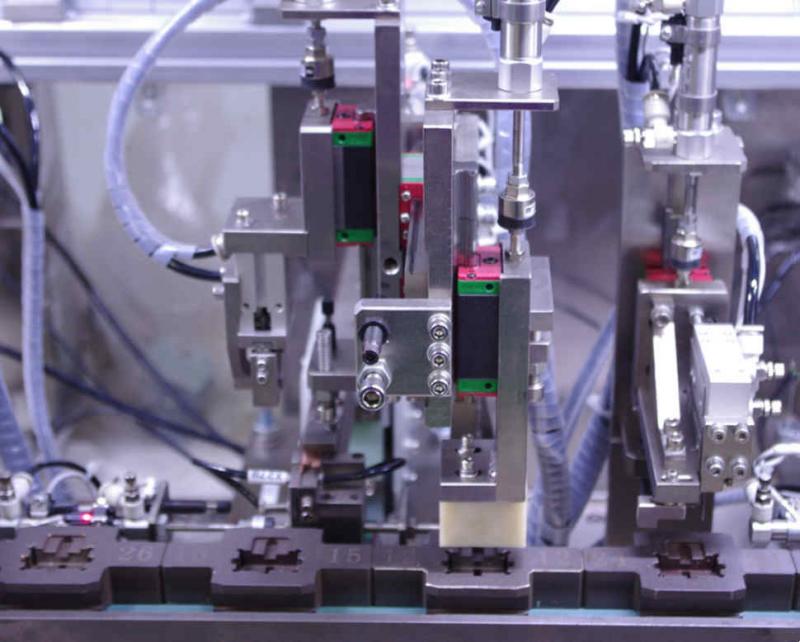

Relay Coil Automatic Assembly Line



No .

Producto

Marca

1

Cilindro de aire

SMC

2

SOCIEDAD ANÓNIMA

Mitsubishi, OMRON, Panasonic, etc

3

Sensor

OMRON, Siemens, etc

4

HML

Mitsubishi, Kunluntongtai, DLLJSJ, etc.

5

Robot

Epson

6

Pieza estándar

Mitsubishi


Equipamiento parámetros técnicos nt

productividad

Fuerza

Capacidad

Aire comprimido

Dimensiones generales (largo x ancho x alto)

1000-1200 piezas/hora

200/380 VAZ / 50 Hz

51 kW

0,50 ~ 0,80 Mpa

(0,50 Mpa mejor)

43000 x 4800 x 1800 (mm)


Ensamblaje automático Somos un fabricante profesional de equipos de automatización de alta tecnología que se especializa en desarrollo, diseño, fabricación, ventas, servicio, capacitación técnica y personalización de talento. Ofrecemos equipos de integración de ensamblaje, prueba y empaquetado automáticos para productos de hardware, contactores de CC, relés, electrónica de nuevas energías, dispositivos médicos, autopartes, motores y otras industrias. Siguiendo los principios de "calidad para la supervivencia, integridad para el desarrollo" y "tecnología de punta para crear productos de primera clase", la empresa proporciona equipos de producción automática de alta calidad para la innovación y la mejora continuas. Ayudamos a nuestros clientes a mejorar la eficiencia de producción y reducir los costos laborales, a fabricar productos de primera clase, a mejorar la competitividad integral de las empresas y a seguir enfocándonos en la I+D y la fabricación de equipos de automatización no estándar para la industria electrónica y eléctrica. Tras 10 años de desarrollo continuo, el rendimiento estable y eficiente de nuestros productos ha sido reconocido y reconocido por numerosas empresas.


Cerradura de hardware; Productos de contactores de CC; Productos de relé; Productos automotrices de nueva energía y motores; Productos de baño y ferretería; Equipos médicos.

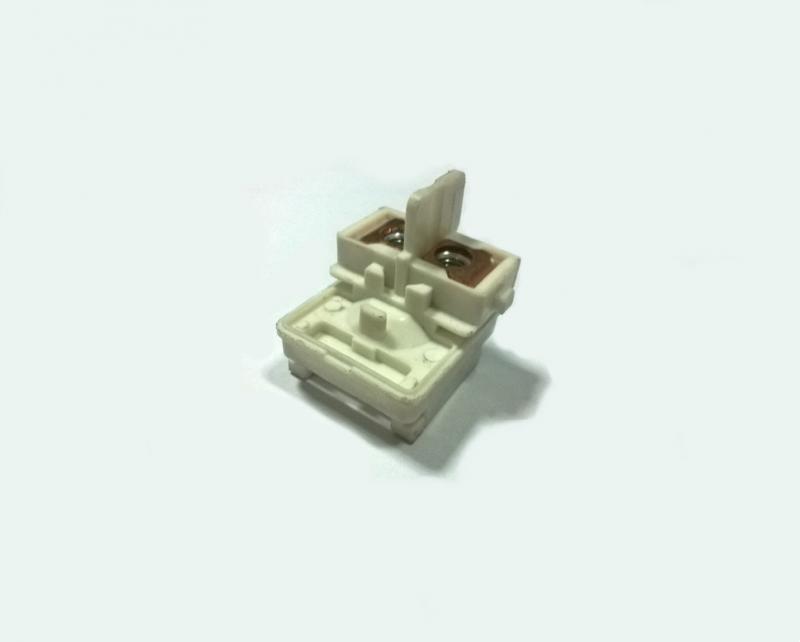

Relay Coil Automatic Assembly Line



Embalar envejecimiento

Caja de madera, paleta, cartón o según solicitud del cliente.

Tamaño de la caja

Generalmente se personaliza.

Cantidad mínima de pedido

El pedido de muestra está disponible.

Q1: ¿Es usted una empresa comercial o un fabricante?

A: Somos un fabricante de alta tecnología dedicado a la industria de la automatización durante más de 12 años.

P2: ¿Tiene un catálogo electrónico?

R: Sí. Puede escanear el código QR en la página principal de nuestro sitio web oficial y descargar el catálogo electrónico. O bien, deje su correo electrónico. Se lo enviaremos por correo electrónico.

P3: ¿Conoce algún ejemplo de cliente que haya tenido éxito?

R: Claro. Primero, necesitamos muestras y planos de sus productos. Tras analizarlos, le enviaremos un presupuesto.

Q4: ¿Podrías darme una cotización?

R: Claro. Primero, necesitamos muestras y planos de sus productos. Tras analizarlos, le enviaremos un presupuesto.

Q5: ¿Cuánto dura su tiempo de entrega?

R: Normalmente en 65 días.

1. Garantía: 1 año a partir de la fecha de envío. Si durante este periodo se produce algún daño causado por el vendedor, este ofrecerá mantenimiento in situ gratuito y reemplazo de componentes gratuito (excepto piezas de desgaste rápido).

2. El Vendedor ofrece servicio de mantenimiento de por vida. Solo se cobrará el costo de la mano de obra si la garantía expira. Si alguna pieza dañada requiere reemplazo y el Vendedor no es responsable, este se reserva el derecho de solicitar el costo del material para el reemplazo.

3. El Vendedor responderá a cualquier reclamación por defectos en un plazo de 4 horas por teléfono, correo electrónico y fax. Para el servicio de mantenimiento en la provincia de Fujian, el plazo es de 36 horas y para el resto de la provincia, de 72 horas. Para el reemplazo de componentes, el plazo real puede negociarse adicionalmente.

4、El Vendedor proporciona capacitación gratuita al personal operativo.

5、El vendedor también proporcionará información técnica relevante, incluidas instrucciones de funcionamiento y dibujos de piezas de desgaste rápido.

6、Las siguientes situaciones no están incluidas dentro del período de garantía:

a. Piezas de desgaste rápido confirmadas por ambas partes;

b. Daños a la máquina causados por desastres naturales, por ejemplo, terremotos, incendios, tormentas eléctricas y funcionamiento inadecuado.

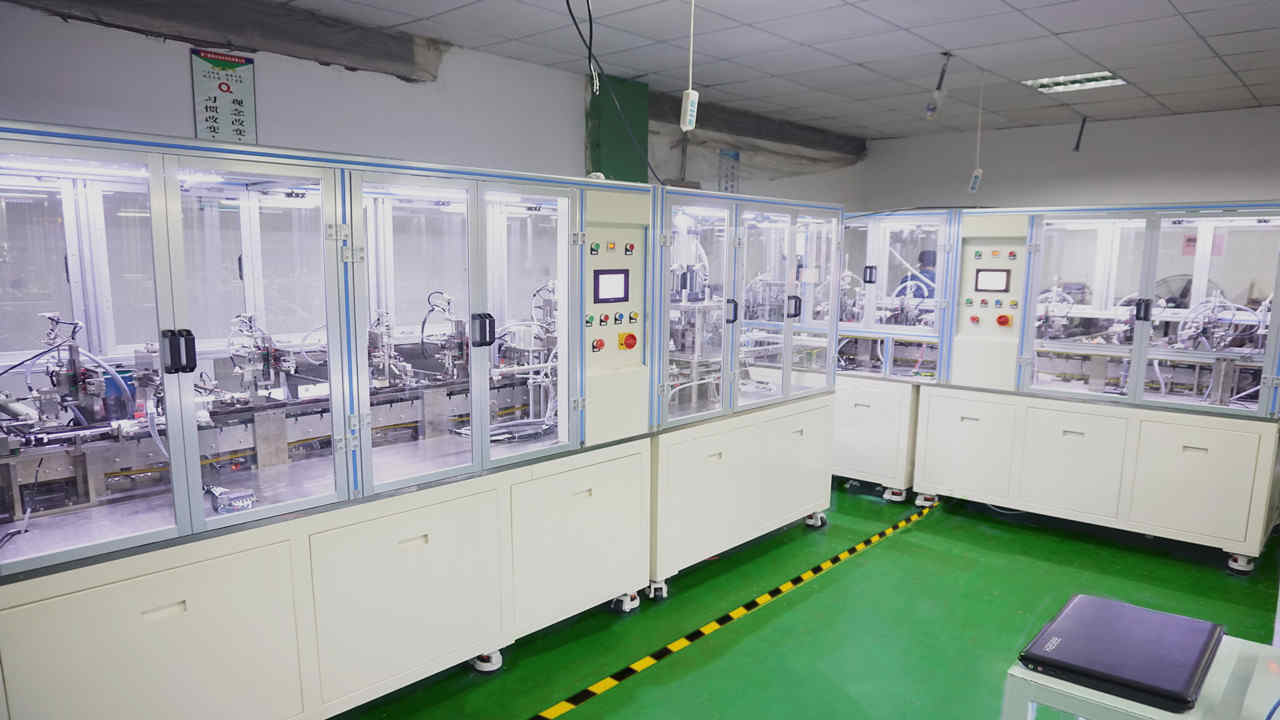

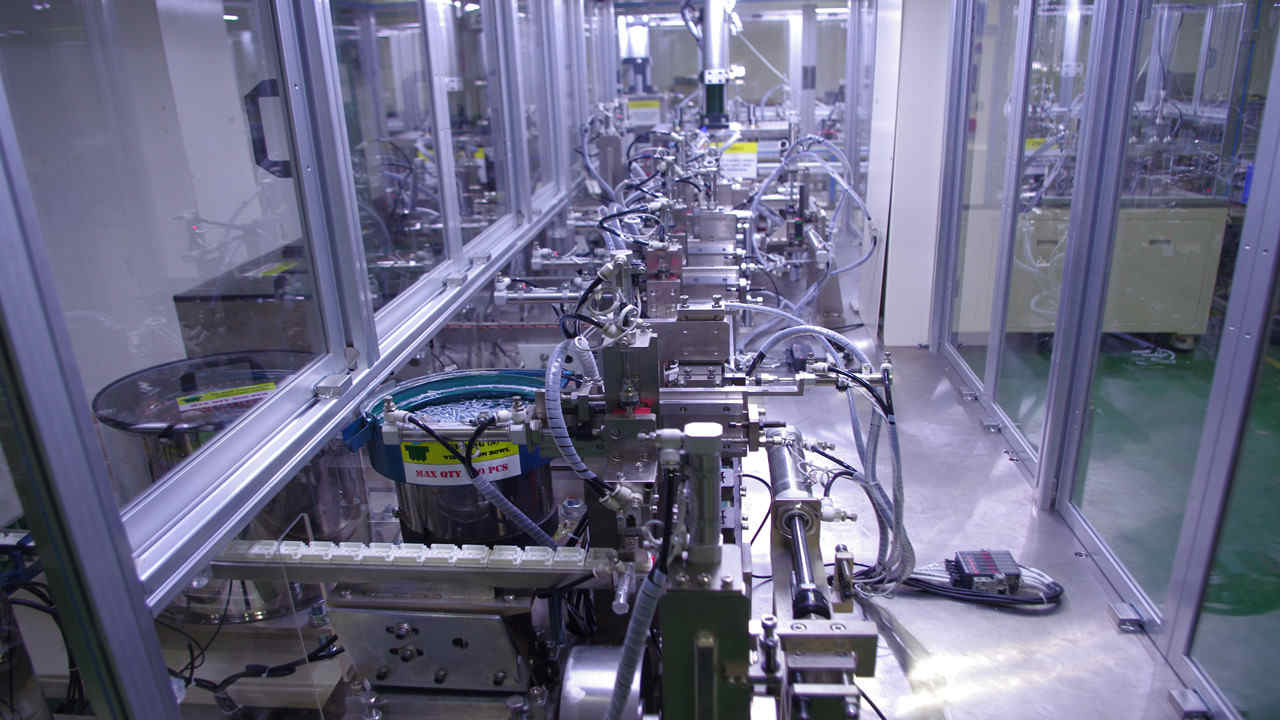

Automatic Assembly Machine


Se puede diseñar y personalizar para los clientes, en mayor medida para satisfacer las necesidades técnicas de diferentes productos.

Nuestra empresa ha obtenido numerosas patentes e invenciones.


Automatic Assembly Product line
